Механический кабельный наконечник
Механические кабельные наконечники для заделки гибких кабелей
Компания WISETREE поставляет механические кабельные наконечники для заделки кабелей в распределительных устройствах, трансформаторах, оборудовании для распределения электроэнергии и промышленных электрических системах. Текущий ассортимент включает в себя конструкции с механическими болтами и срезными болтами, такие как BMLC, BMCL, BMCL-N, BMCL-A, TMCL и другие конфигурации для различных диапазонов проводов и интерфейсов оборудования.
В отличие от обычных обжимных наконечников, механические кабельные наконечники обеспечивают соединение проводов с помощью болтовой конструкции. Выбранные конструкции также могут охватывать определенный диапазон проводов, что избавляет от необходимости подбирать для каждого сечения кабеля отдельный обжимной наконечник и обжимную матрицу.
Выберите правильную модель в соответствии с материалом проводника, ассортиментом проводников, конструкцией проводника, конфигурацией болта, отверстием для шпильки, интерфейсом оборудования и требованиями к применению.
Что касается обычных обжимных наконечников, ознакомьтесь с нашим полным ассортиментомКабельные наконечники, включаяНаконечники для медных кабелей, Алюминиевые кабельные наконечникиибиметаллические кабельные наконечники.
Когда следует выбирать механические кабельные наконечники
Механические кабельные наконечники подходят в тех случаях, когда в соответствии с требованиями монтажа или проекта требуется болтовое соединение кабеля, а не обычное компрессионное соединение.
Они особенно полезны при выполнении одного или нескольких из следующих условий:
-
Конструкция одного наконечника должна охватывать определенный диапазон проводов
-
Требуется механический монтаж или установка с помощью срезных болтов
-
Для монтажа в полевых условиях не рекомендуется использовать специальные обжимные штампы
-
В одном проекте используются кабели разных размеров
-
Необходимо учитывать совместимость медных или алюминиевых проводов.
-
Монтаж осуществляется в распределительных устройствах, трансформаторах или системах кабельного оборудования.
-
Размеры оборудования со стороны оборудования требуют определенной конфигурации выступов или отверстий для шипов.
Не выбирайте механический наконечник только потому, что его типоразмер зависит от вашего размера кабеля. Проверьте также материал проводника, конструкцию проводника и интерфейс на стороне оборудования.
Типы механических кабельных наконечников
Компания WISETREE предлагает несколько конфигураций механических кабельных наконечников для различных требований к монтажу.

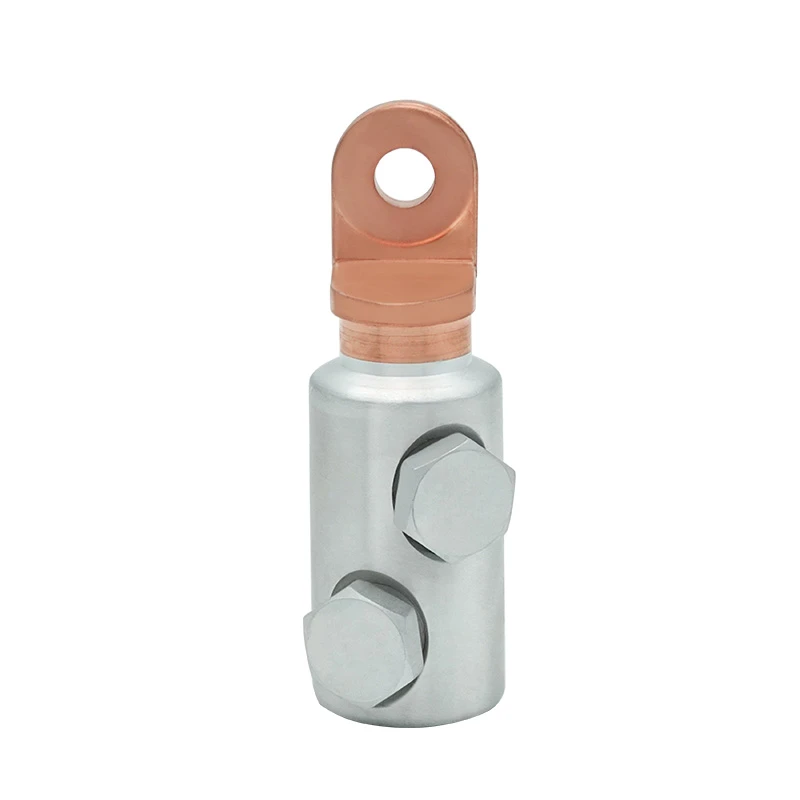

Стандартные механические кабельные наконечники
В стандартных механических наконечниках используется болтовое соединение для крепления проводника.
Подтверждать:
-
Материал проводника
-
Минимальный и максимальный диапазон применения проводников
-
Количество болтов
-
Размеры болтов
-
Отверстие для шпильки
-
Размеры ладони
Точная процедура установки зависит от выбранной серии изделий.

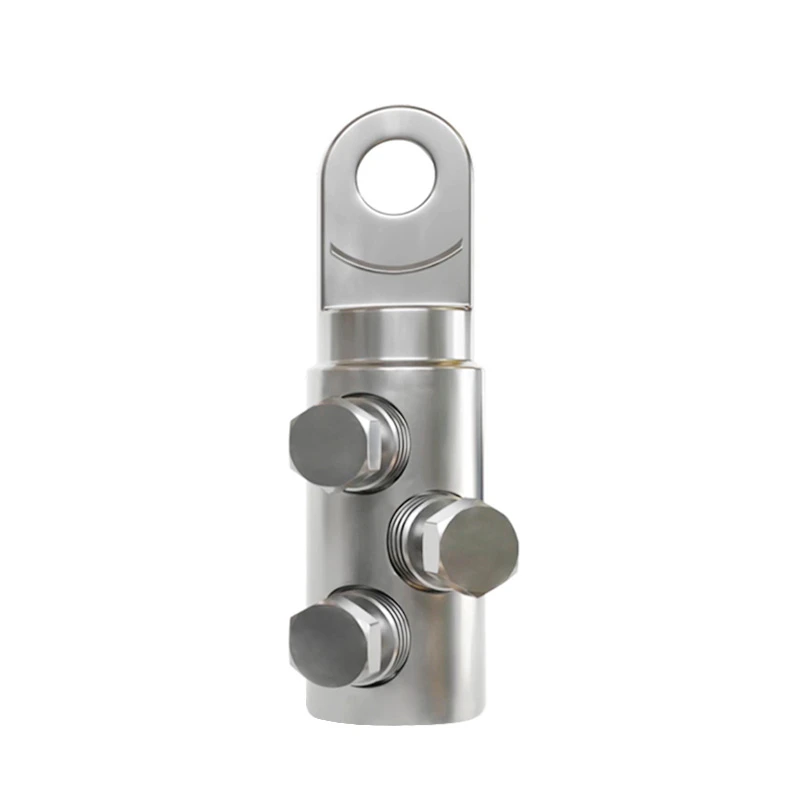

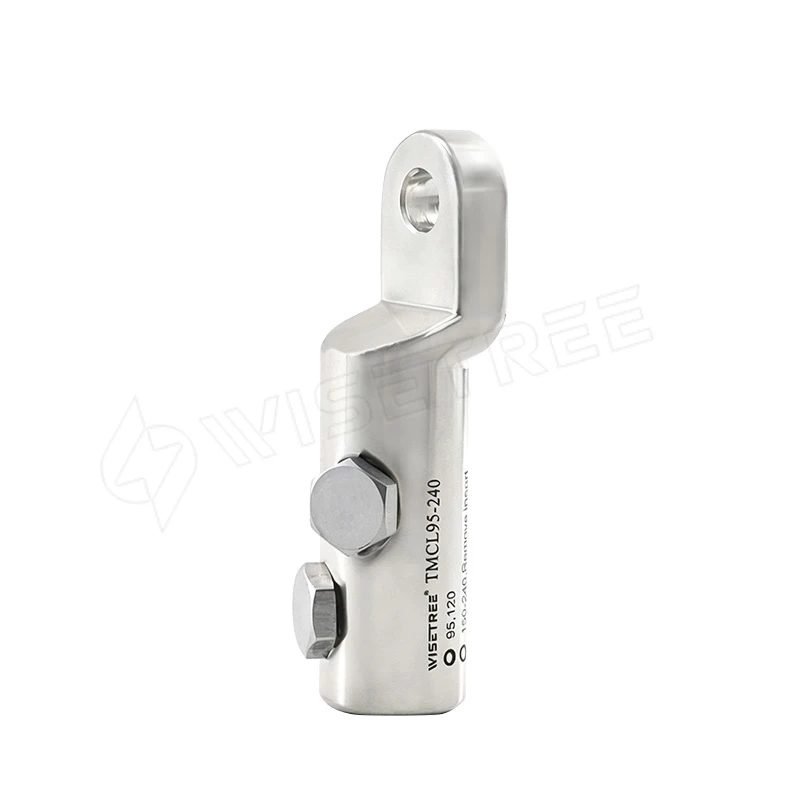

Кабельные наконечники со срезными болтами
В кабельных наконечниках со срезными болтами используются болты, предназначенные для работы в соответствии с указанным способом установки для конкретного изделия.
Текущий ассортимент WISETREE включает в себя несколько механических наконечников с конфигурациями срезных болтов.
Для подбора продукта подтвердите:
-
Диапазон проводников
-
Материал проводника
-
Количество срезных болтов
-
Размер головки болта
-
Габаритные размеры со стороны оборудования
-
Требования к установке
Не применяйте одну и ту же процедуру установки срезных болтов для каждой серии изделий. Воспользуйтесь технической информацией, предоставленной для конкретной модели.
Руководство по выбору механического кабельного наконечника
| Ваши требования | Инструкция по применению | Уточняйте перед заказом |
|---|---|---|
| Один наконечник должен соответствовать определенному диапазону кабелей | Механический наконечник с учетом ассортимента | Минимальный и максимальный размер проводника |
| Медный проводник | Механический наконечник, совместимый с Cu | Совместимость материалов и ассортимент |
| Алюминиевый проводник | Механический наконечник, совместимый с Al | Совместимость материалов и ассортимент |
| Требуемая гибкость Cu / Al | Совместимые серии из нескольких материалов | Точная совместимость продукта |
| Требуется установка срезного болта | Наконечник срезного болта | Тип болта и диапазон проводников |
| Больший диапазон проводников | Механический наконечник с несколькими болтами | Ассортимент и конфигурация болтов |
| Фиксированный стержень для оборудования | Соответствующий дизайн ладони | Размеры отверстия для стержня и ладони |
| Ограниченное пространство для монтажа | Подходящая компактная конфигурация | Габаритные размеры |
| Применение кабельных принадлежностей | Механический наконечник, соответствующий назначению | Кабельная система и технические требования |
| Нестандартный интерфейс оборудования | Изготовленный на заказ механический наконечник | Чертеж, размеры и количество |
Используйте эту таблицу для первоначального выбора. Сверьте конечный продукт со спецификацией конкретной модели.
Основные характеристики для выбора механических кабельных наконечников
Используйте приведенную ниже информацию при сравнении серий продуктов или подготовке запроса предложений.
| Спецификация | Что требуется подтвердить |
|---|---|
| Материал проводника | Медь / алюминий / указанный проводник |
| Фактический размер кабеля | , мм2 / AWG / указанная система калибровки |
| Диапазон размеров проводов | Минимальное–максимальное поперечное сечение |
| Конструкция кабеля | Сплошной / многожильный / уплотненный / гибкий |
| Количество болтов | В зависимости от конструкции изделия |
| Тип болта | Стандартный / с режущей головкой |
| Размер головки болта | Требуется для установки соответствующий инструмент |
| Размеры корпуса | Уточните по проводнику и месту для установки |
| Отверстие под шпильку | Должно соответствовать шпильке оборудования |
| Ширина ладони | Должна соответствовать клемме оборудования |
| Толщина ладони | Подтвердите требования к монтажу |
| Общая длина | Проверьте наличие свободного места |
| Приложение | Распределительное устройство / трансформатор / кабельные принадлежности / другое |
| Требования к напряжению | Включать, где указано |
| Требования к устройству внутри/ снаружи помещений | Включать, где это уместно |
| Требуемый стандарт | Включать, если указано |
Стандартный механический болт в сравнении с Наконечник для срезного болта
Кабельные наконечники для механического болта и для срезного болта используют разные подходы к монтажу.
| Предмет | Стандартный механический наконечник для болта | Наконечник для срезного болта |
|---|---|---|
| Способ соединения | Затяжка болтов | Установка болтов со срезной головкой |
| Основные факторы выбора | Ассортимент проводов и технические характеристики болтов | Ассортимент проводов и конструкция срезных болтов |
| Набор инструментов | Указанный механический инструмент | Инструмент подобран в соответствии с конструкцией болта |
| Управление установкой | Следуйте указанной процедуре затяжки | Следуйте процедуре среза для конкретного изделия |
| Соответствие продукта | Подтвердите дирижер и интерфейс | Подтвердите дирижер, типа болта и интерфейс |
Выберите дизайн Болта в зависимости от кабельной системы и требований к установке.
Не применять значений крутящего момента или установки последовательностей из одной семьи товара на другой без проверки, предусмотренным в действующей технической документации.
Механические и Обжимаемых Кабельных Наконечников
Для заделки кабеля можно использовать как механические, так и компрессионные наконечники, но логика их выбора различна.
| Предмет | Механический кабельный наконечник | Компрессионный кабельный наконечник |
|---|---|---|
| Установка | Болт / срезной болт | Обжимной |
| Набор инструментов | Механические инструменты для монтажа | Обжимной инструмент и матрица |
| Покрытие проводника | Некоторые изделия выпускаются в определенном ассортименте | Обычно в соответствии с типоразмером кабеля |
| Основные параметры изделия | Типоразмер проводов и конструкция болтов | Размер кабеля и конструкция корпуса |
| Монтаж в полевых условиях | Не требуется обычная обжимная головка | Требуется правильное сочетание наконечника и матрицы |
Если в вашем проекте используется обычная медная обжимная насадка, см.Медные кабельные наконечники.
Информацию об алюминиевых обжимных наконечниках смотрите в разделеАлюминиевые кабельные наконечники.
Информацию о подключении алюминиевых проводов к медной точке подключения смотрите в разделеБиметаллические кабельные наконечники.
Специальные механические кабельные наконечники
Стандартные механические наконечники подходят не для всех типов проводов или интерфейсов оборудования.
Компания WISETREE может пересмотреть требования к механическим кабельным наконечникам для конкретного проекта в зависимости от возможности их изготовления.
-
Ассортимент проводов
-
Размеры корпуса
-
Ширина ладони
-
Толщина ладони
-
Отверстие для шпильки
-
Общая длина
-
Количество болтов
-
Тип болта
-
Размеры головки болта
-
Конфигурация срезного болта
-
Конфигурация вставки
-
Требования к материалу
-
Требования к поверхности
-
Маркировка продукта
-
Упаковка
Для индивидуальной оценки отправьте:
-
Спецификацию проводника
-
Требуемый диапазон проводников
-
Размеры клемм оборудования
-
Способ установки
-
Чертеж или образец
-
Предполагаемое количество
Если официального чертежа нет, предоставьте четкие размеры и информацию о применении для первоначального ознакомления.
Типичные области применения
Механические кабельные наконечники могут использоваться для заделки кабелей в таких областях применения, как:
-
Распределительные устройства
-
Трансформаторы
-
Оборудование для распределения электроэнергии
-
Системы кабельного оборудования
-
Подстанции
-
Промышленное электрооборудование
-
Распределение электроэнергии по возобновляемым источникам энергии
-
Коммунальная инфраструктура
-
Внутренние и наружные электрические установки
Фактическое применение и соответствие напряжению зависят от выбранной серии изделий.
Механическое соединение проводника с проводником можно найти в разделеМеханические кабельные соединители.
Сопутствующие электрические соединительные устройства можно найти на сайтеКлеммы и соединители.
Часто задаваемые вопросы
В чем разница между механическим кабельным наконечником и компрессионным кабельным наконечником?
Механический кабельный наконечник крепится к проводнику с помощью болтов или срезных болтов. Обжимной наконечник обжимается на проводнике с помощью подходящего инструмента и штампа. Выберите способ подключения в соответствии с требованиями к кабельной системе и проекту монтажа.
Как мне выбрать правильный диапазон проводов для механического кабельного наконечника?
Подтвердите фактический размер кабеля и сравните его с минимальным и максимальным диапазонами проводов для конкретного механического наконечника. Также проверьте материал и конструкцию проводника перед выбором модели.
Может ли один механический кабельный наконечник соответствовать кабелям нескольких размеров?
Некоторые конструкции механических наконечников охватывают определенный диапазон проводников. Точный диапазон зависит от конкретной серии изделий. Убедитесь, что все размеры кабеля, которые вы собираетесь использовать, соответствуют диапазону совместимости.
Можно ли использовать механические кабельные наконечники как с медными, так и с алюминиевыми проводниками?
Совместимость зависит от конкретной серии изделий. Не предполагайте универсальной совместимости с Cu/Al. Проверьте материал проводника в соответствии с технической информацией, указанной в выбранной модели.
Что такое кабельный наконечник со срезным болтом?
В кабельном наконечнике со срезным болтом используется конструкция болта, предназначенная для установки в соответствии с указанной процедурой среза. Ассортимент проводников, конструкция болтов и способ установки должны быть согласованы для каждого конкретного изделия.
Как выбрать правильное количество срезных болтов?
Количество болтов определяется конструкцией изделия и ассортиментом проводников. Выберите механический наконечник в соответствии с указанным диапазоном проводников, а не выбирайте количество болтов самостоятельно.
Требуются ли для механических кабельных наконечников обжимные инструменты?
Для механических кабельных наконечников не используется обычный процесс обжима с помощью обжимных наконечников. Для их установки требуются механические инструменты, соответствующие конструкции болта или срезного болта.
Можно ли настроить размеры механических кабельных наконечников и конфигурацию болтов?
Размеры и конфигурации соединений для конкретного проекта могут быть изменены в зависимости от производственной целесообразности. Пришлите информацию о линейке проводов, размерах со стороны оборудования, требованиях к болтам, чертеже и предполагаемом количестве для оценки.
Пришлите спецификацию вашего механического кабельного наконечника
Если вы уже знаете требуемую модель, пришлите серию изделия, размер проводника и количество для получения коммерческого предложения.

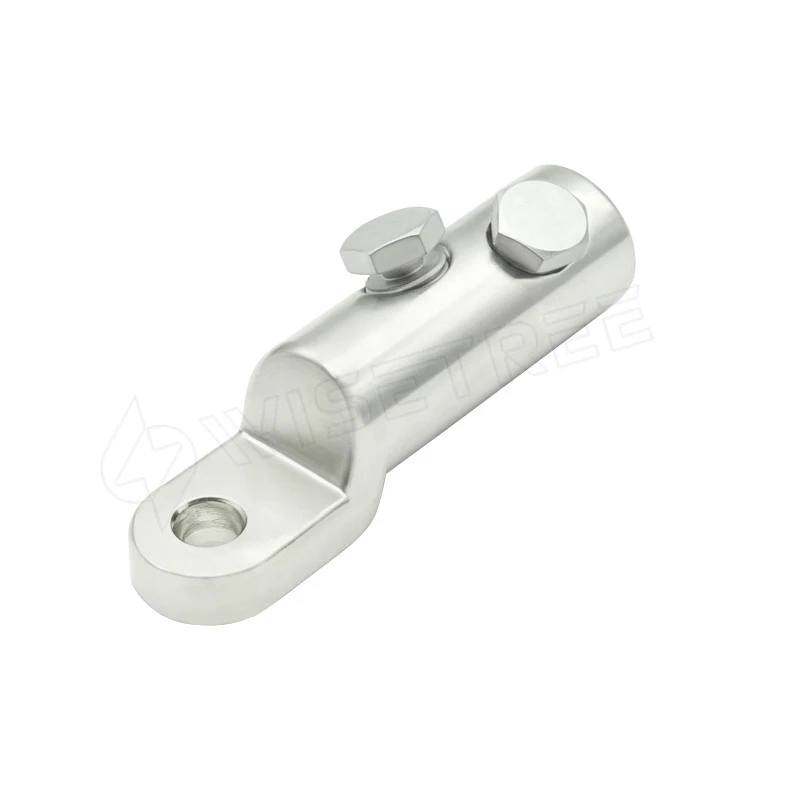

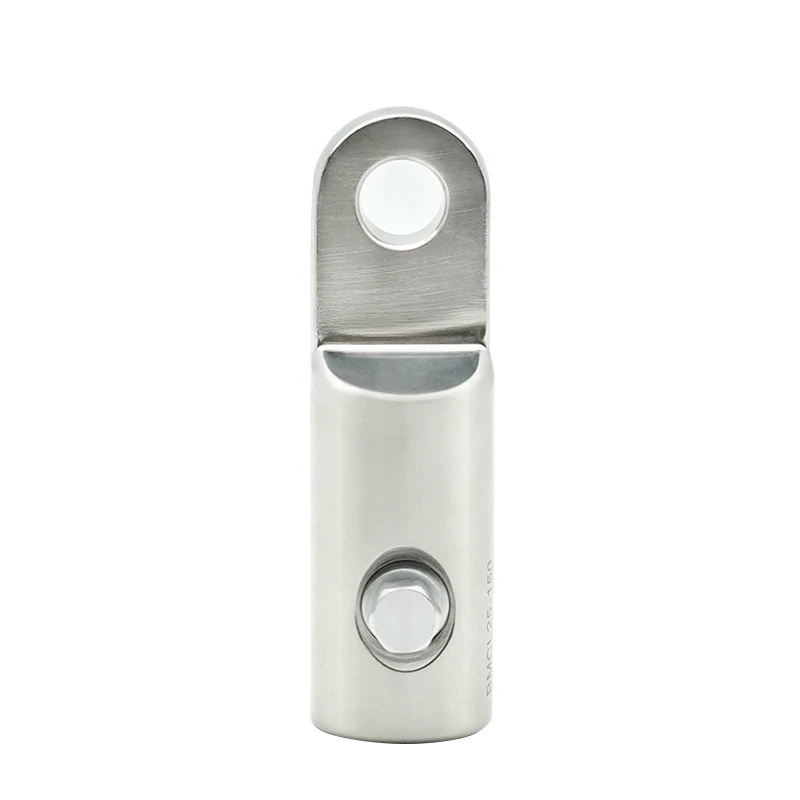

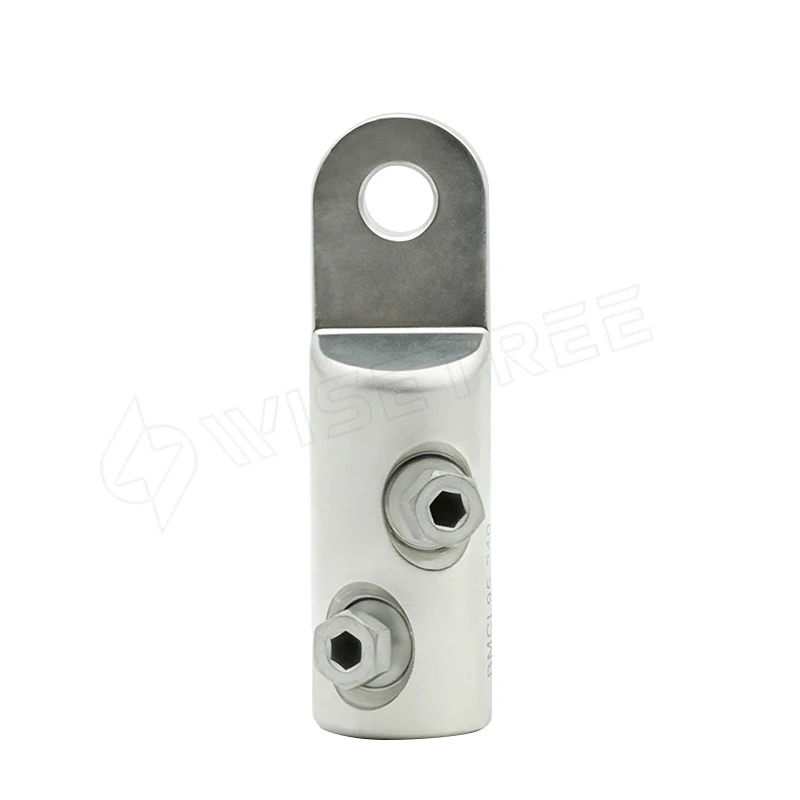

Если вы все еще хотите сравнить BMCL, BMLC, TMCL или другие варианты механических наконечников, укажитематериал проводника, фактический размер кабеля, требуемый диапазон проводников, тип болта, размер шпильки и область применения.
Для специфичных для оборудования или нестандартных соединений приложите чертеж или эталонный образец.
Свяжитесь скомпанией WISETREE, чтобы запросить технические характеристики механических кабельных наконечников, образцы или коммерческое предложение.
