Механические кабельные разъёмы
WISETREE — профессиональный производитель и поставщик механических кабельных разъёмов в Китае, предоставляющий болтовые и механические разъёмы для сдвига для электроснабжения, соединения кабелей и промышленных установок. В рамках нашейПроизводитель кабельных разъёмовАссортимент наших механических кабельных разъёмов предлагает болтовые решения для подключения совместимых электрических проводников без обычных компрессионных штампов.
Наш ассортимент продукции включает серии BMC, TMC, BMC-NW, BMC-N, MSC и BSM-UL, охватывающие разъёмы механических соединителей кабелей и болтовых кабелей с разными диапазонами размеров проводников, размеров разъёмов и конфигураций болтов. Серия BMC и TMC включает опубликованные модели для размеров проводников до 1000 мм² и 800 мм² соответственно.
WISETREE поставляет стандартные механические кабельные разъёмы и принимает запросы на индивидуальные разъёмы на основе чертежей, спецификаций проводников и требований к установке. Клиенты могут запросить техническую информацию, образцы, индивидуализацию OEM и оптовые предложения.
Линейка продукции для механических кабельных разъёмов
WISETREE предлагает шесть серий механических кабельных разъёмов. Сравните типы изделий, требования к проводникам и конфигурацию болтов перед выбором подходящего разъёма механического соединения кабелей.
| Серия товаров | Тип разъёма | Фокус отбора |
|---|---|---|
| BMC | Механический кабельный разъём | Диапазон проводников, размеры разъёма, количество болтов, спецификации винтов и размер головки болта. |
| TMC | Механический кабельный разъём | Размер проводника, общая длина, размеры диаметра и конфигурация головки затвора. |

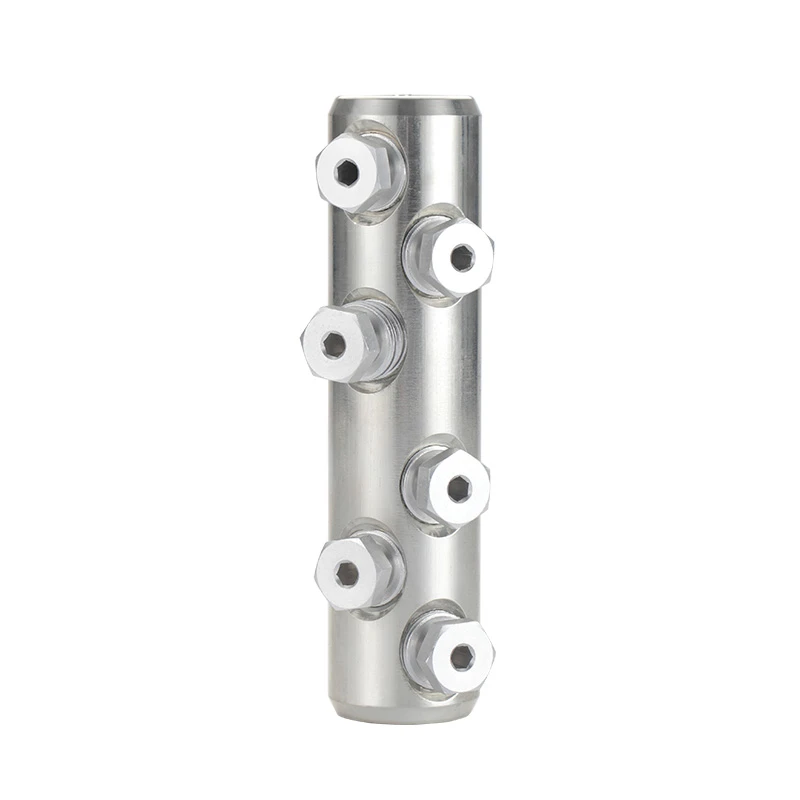

| BMC-NW | Разъём механического сдвигового болта | Совместимость проводников, конструкция сдвигающих болтов и требования к установке. |

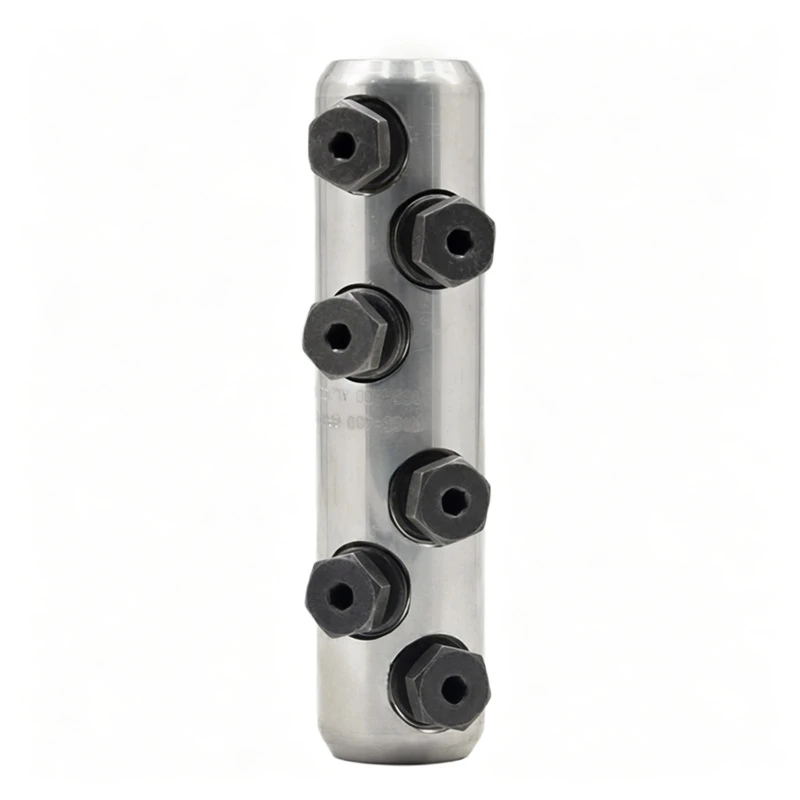

| BMC-N | Разъём механического сдвигового болта | Диапазон размеров проводника, конфигурация болта и геометрия соединения. |

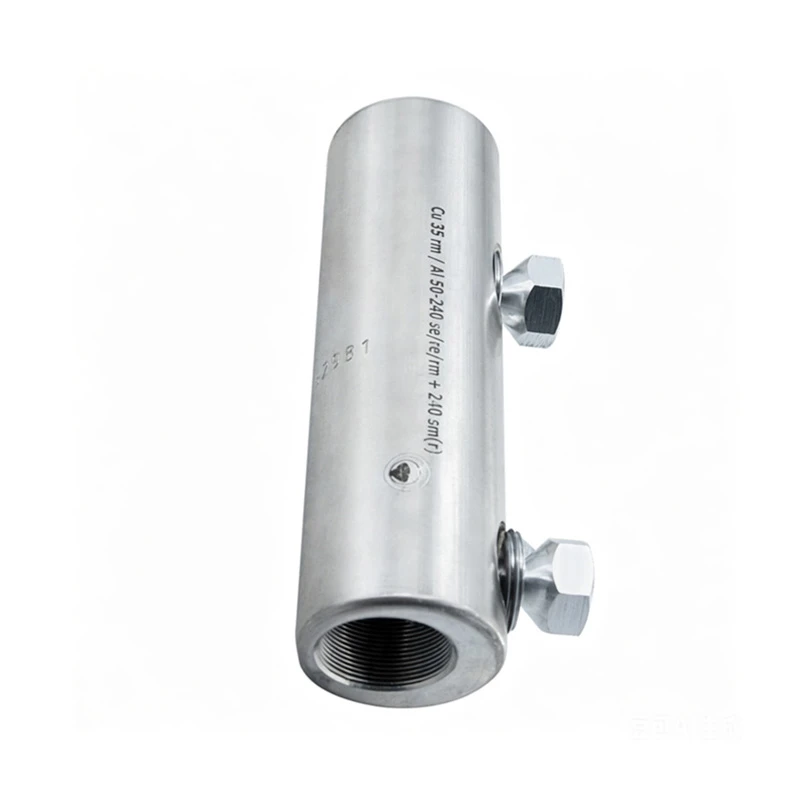

| MSC | Разъём механического сдвигового болта | Размеры корпуса соединителя, требования к проводникам и способ установки болтов. |

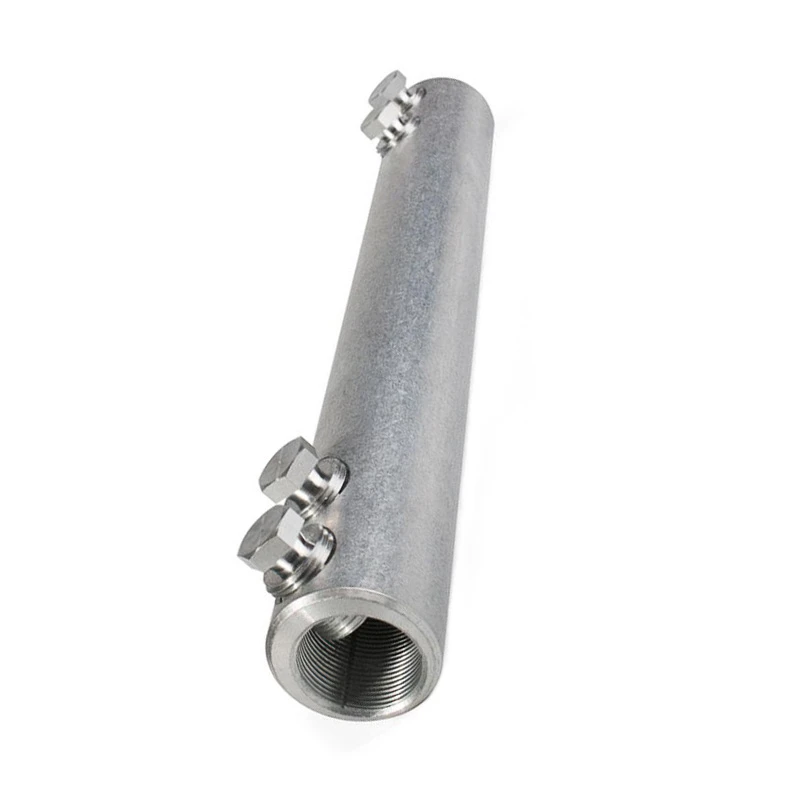

| BSM-UL | Разъём механического сдвигового болта | Размеры модели, совместимость проводников и необходимая техническая документация. |
Серии BMC и TMC публиковали таблицы размерности. Для разъёмов срезных болтов BMC-NW, BMC-N, MSC и BSM-UL запросите соответствующие спецификации модели для подтверждения доступных размеров проводников и конфигураций установки.
Технические характеристики и доступные размеры разъёмов механических кабелей
Механические кабельные разъёмы должны совпадать с сечением проводника, диаметром разъёма, местом установки и конфигурацией болтов. При выборе механических соединителей кабелей или болтовых разъёмов следует проверять следующие характеристики.
| Технические характеристики | Информация о отборе |
|---|---|
| Доступные серии | BMC, TMC, BMC-NW, BMC-N, MSC, BSM-UL |
| Поперечное сечение проводника | Диапазон проводников, специфичных для модели, в мм². |
| Материал проводника | Медь, алюминий или заданный совместимый проводник. |
| Конструкция проводников | Поддерживались сплошные, многомногожильные или другие кондукторы. |
| Метод соединения | Болтовое или срезное болтовое соединение. |
| Общая длина | Л (мм). |
| Длина соединения | L1 (мм). |
| Внешний диаметр | D (мм). |
| Внутренний диаметр | d (мм). |
| Количество болтов | Согласно выбранной модели разъёма. |
| Размер головки затвора | Across Flats (AF), в мм. |
| Спецификация винтов | Размеры винта, специфичные для модели. |
| Номинальное напряжение / Стандарт | Подтвердите соответствующие электрические требования и документацию по тесту, специфичные для модели. |
Размеры разъёмов механических кабелей BMC

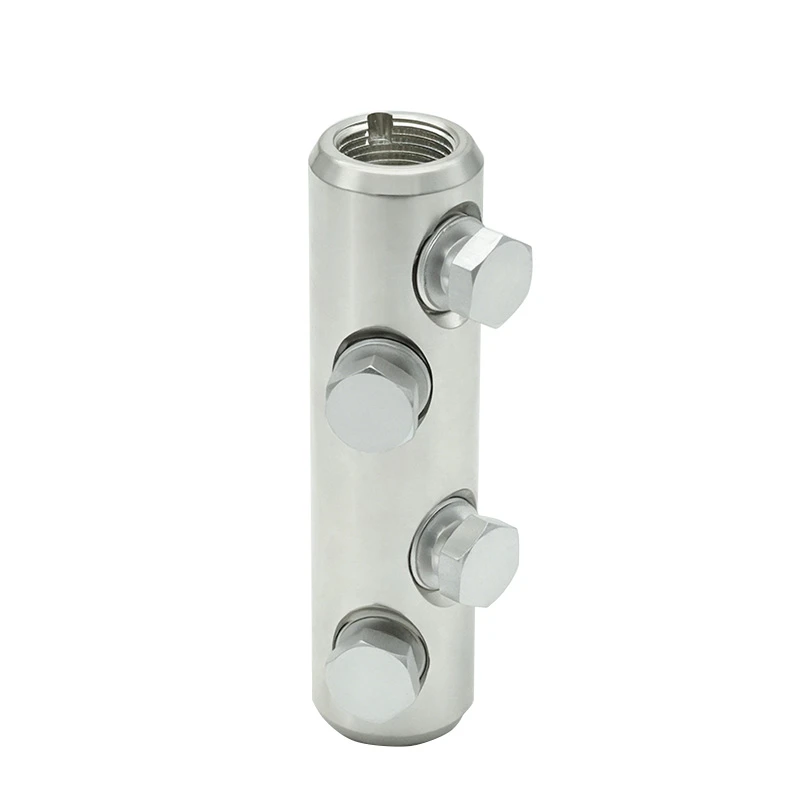

Серия разъёмов механических кабелей WISETREE BMC включает модели с разными диапазонами проводников, длинами и объёмом болтов.
| Модель BMC | Размер проводника (мм²) | L (мм) | D (мм) | Болты | Болт автофокус (мм) |
|---|---|---|---|---|---|
| BMC-10/35 | 10–35 | 45 | 19 | 2 | 10 |
| BMC-16/95 | 16–95 | 70 | 24 | 2 | 10 |
| BMC-25/150 | 25–150 | 85 | 30 | 2 | 10 |
| BMC-95/240 | 95–240 | 120 | 33 | 4 | 13 |
| BMC-120/300 | 120–300 | 142 | 38 | 4 | 19 |
| BMC-185/400 | 185–400 | 170 | 42 | 6 | 19 |
| BMC-400/630 | 400–630 | 200 | 52 | 6 | 19 |
| BMC-800 | 800 | 220 | 60 | 8 | 22 |
| BMC-1000 | 1000 | 220 | 60 | 8 | 22 |
Для получения дополнительных спецификаций L1, внутреннего диаметра и винтов смотрите нашРазъёмы механических кабелей BMC.
Размеры разъёмов механических кабелей TMC

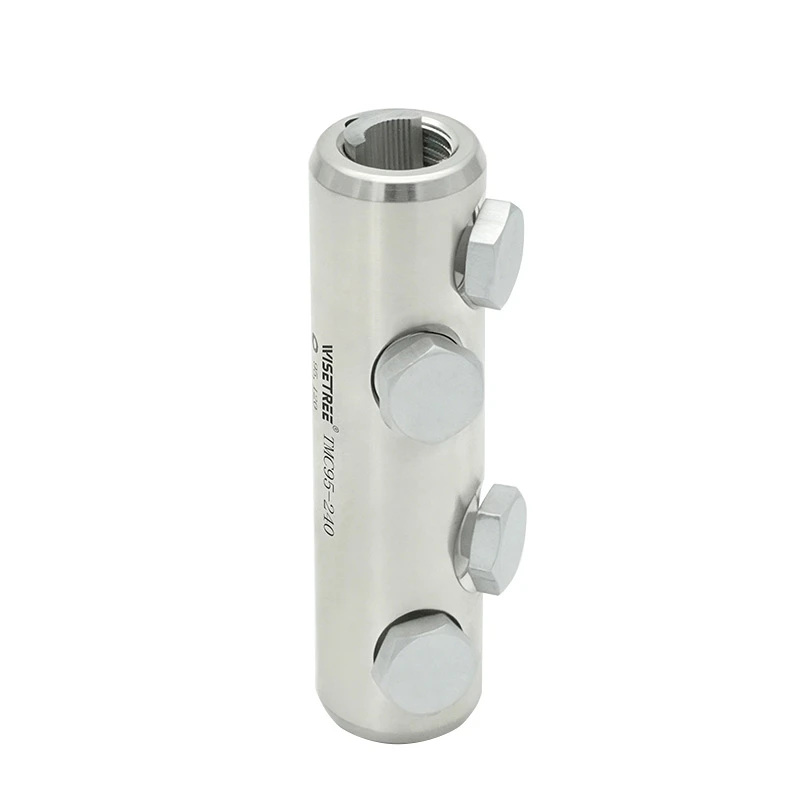

Серия механических кабельных разъёмов TMC обеспечивает дополнительные размерные и болтовые конфигурации. Доступные модели каталога включают:
| Модель TMC | Размер проводника (мм²) | L (мм) | D (мм) | Болты | Болт автофокус (мм) |
|---|---|---|---|---|---|
| TMC-10/35 | 10–35 | 45 | 19 | 2 | 10 |
| TMC-25/95 | 25–95 | 65 | 24 | 2 | 13 |
| TMC-35/150 | 35–150 | 80 | 28 | 2 | 17 |
| TMC-95/240 | 95–240 | 125 | 33 | 4 | 19 |
| TMC-120/300 | 120–300 | 140 | 37 | 4 | 22 |
| TMC-185/400 | 185–400 | 170 | 42 | 6 | 22 |
| TMC-500 | 500 | 190 | 46 | 6 | 22 или 27 |
| TMC-630 | 630 | 200 | 50 | 6 | 22 или 27 |
| TMC-800 | 800 | 270 | 56 | 8 | 22 или 27 |
Полные размеры модели и технические чертежи см.Механические кабельные разъёмы TMC.
Примечание к выбору:Указанные размеры соответствуют опубликованным таблицам продукции BMC и TMC от WISETREE. Само обозначение размера проводника не гарантирует совместимость с каждым материалом, классом или формой проводника. Перед заказом подтвердите одобренный диапазон проводников и требования к установке.
Как выбрать механические кабельные разъёмы
Выбирайте механические кабельные разъёмы в зависимости от материала проводника, размера кабеля, способа соединения и требований к установке.
| Коэффициент отбора | Необходимая информация | Руководство по отбору |
|---|---|---|
| Материал проводника | Медь / алюминий / заданный материал проводника | Проверьте совместимость материалов для конкретной модели. |
| Размер проводника | Сечение обоих концов кабеля | Убедитесь, что оба проводника находятся в разрешенном диапазоне соединений. |
| Конструкция проводников | Сплошные / многомногожильные / уплотнённые / гибкие | Проверьте совместимый класс проводников. |
| Форма проводника | Раунд / Сектор | Проверьте, нужны ли вставки или подготовка. |
| Метод соединения | Болтовый / Сдвиговый болт | Выберите необходимую конструкцию болтового соединения. |
| Конфигурация суставов | Равный размер / редукцирующий / ремонтный шов | Подтвердите совместимость на обоих концах соединения. |
| Инсталяционное пространство | Доступная длина и диаметр | Проверьте размеры разъёма относительно корпуса соединения. |
| Электрические требования | Напряжение, ток, применимые стандарты | Проверьте документацию по конкретному моделю приложения и тестированию. |
Для механических кабельных разъёмов, используемых с медными и алюминиевыми проводниками, убедитесь, что выбранная модель одобрена для выбранной комбинации материалов. Для разного размера соединений кабеля предоставьте спецификации проводника A и проводника B отдельно.
Технология сдвиговых болтов и конструкция соединителей
Разъёмы механических сдвигающих болтов используют болтовый зажимный механизм для установления контакта с проводником. В конструкции с сдвигом болта головка болта должна отделяться при заданном условии установки. Фактическое поведение сдвига, конфигурация болта и процедура установки зависят от модели соединителя.
| Структурные особенности | Техническое описание / Требование к отбору |
|---|---|
| Конструкция сдвигающего болта | Подтвердите указанный механизм сдвига и совместимый способ установки. |
| Количество затвора | Проверьте количество болтов для выбранного размера разъёма. |
| Размер головки затвора | Подтвердите размеры автофокуса и инструмент установки. |
| Позиция Shear-Off | Проверьте окончательное состояние головки затвора после установки. |
| Корпус соединителя | Проверьте материал, внешний диаметр, внутренний диаметр и отделку поверхности. |
| Центрирующая вставка | Подтвердите наличие там, где требуется позиционирование проводника. |
| Центральный барьер | Проверьте, есть ли в конструкции ограничитель проводника или барьер. |
| Остановка масла | Подтвердите, что строительство заблокировано или не заблокирован там, где указано. |
| Соединение соединений | Проверьте, поставляется ли контактное соединение с моделью. |
WISETREE предлагает серии разъёмов BMC-NW, BMC-N, MSC и BSM-UL. Клиенты могут запросить соответствующие чертежи продукции для сравнения конструкций болтов и конструкций соединителей.
Механические и компрессионные кабели
Механические кабельные разъёмы и компрессионные кабели используют разные методы соединения проводников. Выбирайте подходящий тип в зависимости от оборудования для установки и требований проекта.
| Особенности | Механические кабельные разъёмы | Разъёмы компрессионных кабелей |
|---|---|---|
| Метод соединения | Болтовое или срезное болтовое соединение. | Зажатое соединение. |
| Инструменты установки | Указанный ключ или совместимый инструмент для установки болтов. | Инструмент для обжимки и подходящий кубик. |
| Размер проводника | Некоторые модели принимают определённый диапазон размеров проводников. | Обычно подбирается под заданный размер проводника и систему обжима. |
| Управление установкой | Затяжка болтов или заданная процедура среза. | Профиль обжима, положение и последовательность сжатия. |
| Основной фактор отбора | Конструкция болтов, совместимость проводников и размеры соединителей. | Требования к штампу для обжима, совместимости проводников и сжатию. |
Для проектов, требующих традиционного сжатия соединения, изучитеМедные кабельные разъёмыиАлюминиевые кабельные разъёмы. Механические и компрессионные разъёмы не должны считаться взаимозаменяемыми без технической проверки.
Совместимость проводников и варианты материалов
Механические соединители кабелей могут быть разработаны для различных материалов и конструкций проводников. Совместимость должна быть подтверждена для выбранной модели разъёма BMC, TMC или сдвигающего болта.
| Элемент совместимости | Обязательная проверка |
|---|---|
| Медные проводники | Подтвердите одобренные размеры и классы медных проводников. |
| Алюминиевые проводники | Подтвердите утверждённые размеры алюминиевых проводников и требования к установке. |
| Соединения меди с алюминием | Убедитесь, что конкретная модель поддерживает необходимый переход материала. |
| Сплошные проводники | Проверьте номинальный размер и фактические размеры проводника. |
| Многожильные проводники | Подтвердите класс проводника и совместимость. |
| Секторные проводники | Проверьте, требуется ли подготовка или вставки. |
| Гибкие проводники | Проверьте, одобрен ли разъём для указанного класса гибких проводников. |
| Сокращение соединений | Подтвердите независимые требования к размеру для обоих проводников. |
| Материал корпуса соединителя | Ознакомьтесь с выбранным металлом или сплавом для продукта. |
| Обработка поверхности | Проверьте наличие покрытия и требования к защите контактов. |
Для специализированных продуктов перехода с меди на алюминий клиенты также могут ознакомитьсяБиметаллические разъёмы. Выберите окончательный тип соединения согласно фактическим материалам проводника и спецификациям проекта.
Требования к установке механических разъёмов
Правильная установка крайне важна для болтовых кабельных разъёмов и механических сдвигающих болтов. Используйте процедуру установки, указанную для выбранной серии продукции.
| Этап установки | Требования |
|---|---|
| 1. Подготовка кабеля | Подготовьте проводник и изоляцию из ленты согласно инструкциям по установке. |
| 2. Проверка разъёма | Проверьте корпус соединителя, болты и комплектующие. |
| 3. Вставка проводника | Вставьте проводник в заданное положение. |
| 4. Центрирующие вставки | Установите все необходимые компоненты для позиционирования проводников. |
| 5. Установка болтов | Используйте указанный инструмент и последовательность затяжки болтов. |
| 6. Работа с сдвигом затвора | Следуйте указанной процедуре сдвига для подходящих моделей. |
| 7. Проверка соединения | Проверьте завершённое соединение с требованиями к установке продукта. |
| 8. Совместное ограждение | Проверьте совместимость с системой утепления и герметизации. |
Важно:Крутящий момент болта, характеристики сдвига, последовательность установки и характеристики инструмента должны основываться на технических инструкциях выбранного разъёма. Не применяйте значения установки с механического разъёма другого производителя.
Применение механических кабельных разъёмов
Механические кабельные разъёмы WISETREE можно оценивать с учётом требований к соединению проводников в системах электроснабжения, промышленных установках и инфраструктурных проектах.
| Применение | Требования к соединению | Фокус отбора |
|---|---|---|
| Сети распределения электроэнергии | Соединение совместимых проводников питания. | Диапазон проводников, соединение болтов и соответствующие стандарты. |
| Подземное соединение кабелей | Проводник соединяется внутри полной системы соединения кабеля. | Размеры разъёма, система изоляции и утверждённый электрический рейтинг. |
| Кабельные соединения подстанций | Механическое соединение согласно спецификациям проекта. | Совместимость проводников и техническая документация. |
| Промышленные электрические системы | Соединение силовых кабелей во время установки или модификации. | Место для установки, размер проводника и конфигурация болтов. |
| Ремонт и удлинение кабелей | Подключение существующих или заменяющих проводников. | Материалы, размеры и геометрия соединения проводников. |
| Инфраструктура возобновляемой энергии | Кабель соединяется в подходящих установках распределения электроэнергии. | Электрические характеристики и экологические требования. |
Для подземных соединений кабельных соединений механический разъём должен быть совместим с полной системой изоляции и герметизации. Сам разъём не обеспечивает полной гидроизоляции или изоляции, необходимой для готового соединения кабеля.
Индивидуальные механические кабельные разъёмы и производство OEM
Как производитель механических кабельных разъёмов, WISETREE поставляет стандартные каталожные модели и принимает индивидуальные запросы на механические разъёмы на основе технических чертежей, технических характеристик проводников и требований к закупке.
| Элемент кастомизации | Доступность / Охват | Необходимая информация |
|---|---|---|
| Серия товаров | Стандарт:BMC, TMC, BMC-NW, BMC-N, MSC, BSM-UL. | Модель и количество товаров. |
| Размер проводника | Custom:Специальные требования к размеру проводников подлежат оценке. | Материал дирижёра, класс и размер. |
| Длина соединителя | Custom:Специальная длина соединения. | Размеры и допуски. |
| Внутренний / внешний диаметр | Custom:Специальные размеры разъёма. | Технический чертеж. |
| Количество затвора | Custom:Альтернативные конфигурации болтов подлежат инженерному обзору. | Конструкция соединения и требования к установке. |
| Спецификация затвора | Custom:Указанные размеры затвора или конструкция головки. | Чертеж болтов и технические требования. |
| Материал соединителя | Опционально / Индивидуально:Определённый класс материала подлежит подтверждению. | Технические характеристики материала. |
| Обработка поверхности | Опционально:Определенное покрытие зависит от доступности процесса. | Требования к обработке поверхности. |
| Центрирующая вставка | Опционально / Индивидуально:Компоненты позиционирования проводников подлежат совместимости по конструкции. | Размеры проводника и чертеж соединения. |
| Масляная остановка / барьер | Custom:Специальная блокирующая конструкция, подлежащая проверке дизайна. | Требования к совместному строительству. |
| Маркировка продукции | Опционально:Идентификация модели или клиента. | Маркировка, спецификация и количество товаров. |
| OEM-упаковка | Опционально:Этикетки и упаковка клиентов. | Оформление упаковки и количество заказа. |
Примечание по кастомизации:Стандарт относится к существующей серии каталогов. Опциональные и индивидуальные требования оцениваются в соответствии с производственной осуществимостью, техническими характеристиками и условиями заказа. Модифицированная конструкция разъёма может потребовать дополнительной электрической или механической валидации.
Для изготовления индивидуальных механических кабельных соединителей отправьте чертёж с указанием размеров проводников, размеров разъёмов, расположения болтов, требований к материалу и предполагаемого количества покупки.
Контроль качества и применимые стандарты
WISETREE проводит инспекции продукции перед отправкой. Для механических кабельных разъёмов и разъёмов срезных болтов требования к качеству должны быть пересмотрены с учётом утвержденных спецификаций модели и соответствующей тестовой документации.
| Пункт проверки | Фокус на верификации |
|---|---|
| Проверка материалов | Характеристики корпуса соединителя и материалов болтов. |
| Измерительный осмотр | Общая длина, диаметры, размеры болта и допуски. |
| Инспекция болтов | Количество болтов, размеры, резьба и конструкция. |
| Проверка сдвиговых болтов | Применимые требования к характеристикам и критерии инспекции. |
| Электрические характеристики | Применимые требования к электрическому сопротивлению и повышению температуры. |
| Механические характеристики | Целостность соединения и специфические требования к механическим испытаниям модели. |
| Инспекция поверхности | Видимые дефекты, состояние поверхности и заданная защита контактов. |
| Идентификация продукта | Модель, размер, маркировка и отслеживаемость поставок. |
Применимые стандарты:В зависимости от конструкции разъёма и требований проекта, механические кабельные разъёмы могут быть указаны в соответствии с соответствующими частями серии IEC 61238 или другими соответствующими стандартами электрического соединения. Соответствие продукту должно быть подтверждено с использованием специфических документов модели и соответствующего стандартного издания.
Для проектов, требующих отчётов о типографических испытаниях, материалов, записей о инспекции размеров или других технических документов, включайте требования к документации в RFQ. Сертификация на уровне компании не гарантирует автоматически соответствие требованиям для каждой модели разъёма механического сдвигающего болта.
MOQ, образцы, сроки выполнения и упаковка
WISETREE поставляет механические кабельные разъёмы для электродистрибьюторов, производителей оборудования, подрядчиков и инфраструктурных проектов. Стандартная продукция и индивидуальные разъёмы для срезных болтов могут иметь разные условия покупки.
| Пункт закупки | Информация о поставках |
|---|---|
| Стандартная серия | BMC, TMC, BMC-NW, BMC-N, MSC и BSM-UL. |
| Стандартный MOQ | Подтверждено по модели и объёму покупки. |
| Кастомный MOQ | Подтверждено в соответствии с требованиями к кастомизации и производству. |
| Стандартные образцы | Стандартные образцы могут предоставляться без платы за образцы, при условии наличия и условий доставки. |
| Кастомные сэмплы | Специальные индивидуальные образцы могут требовать оплату за выборку. |
| Срок подготовки образцов | Подтверждено в соответствии с выбранной моделью и требованиями к образцу. |
| Сроки производства | Подтверждено по количеству заказов и графику производства. |
| Стандартная упаковка | Упаковка продукции и количество упаковки для каждой модели подтверждено. |
| Защитная упаковка | Специальные требования к защите болтов, контактных поверхностей или поставляемых компонентов могут быть рассмотрены. |
| OEM-упаковка | Упаковка и этикетки, специфичные для клиента, подлежат подтверждению заказа. |
| Технические документы | Доступные размерные чертежи и спецификации продукции по запросу. |
Для оптовых заказов на механические кабельные разъёмы указывайте необходимую серию продукции, номера моделей, объемы закупок и место доставки. Для закупки проекта указывайте спецификации проводников и соответствующие технические требования.
Часто задаваемые вопросы о механических кабельных разъёмах
В чём разница между механическими разъёмами BMC, TMC, BMC-N и BMC-NW?
BMC и TMC — это серии механических кабельных соединителей с опубликованными таблицами размерности и конфигурации болтов. BMC-N и BMC-NW указаны как серии разъёмов с механическим сдвигающим болтом. Их пригодность зависит от совместимости проводников, размеров разъёма, конструкции болтов и требований к установке. Сравните конкретные характеристики модели перед выбором продукта.
Как выбрать правильный размер механического разъёма кабеля?
Начните с материала проводника, сечения, конструкции и формы. Проверьте одобренный диапазон проводников, внутренний диаметр, длину и конфигурацию болта разъёма. Если два конца кабеля различаются, укажите характеристики обоих проводников.
Могут ли механические кабельные разъёмы соединять медные и алюминиевые провода?
Некоторые конструкции механических кабельных разъёмов подходят для заданных медных и алюминиевых проводников, но совместимость должна быть подтверждена для выбранной модели. Не предполагайте, что каждый разъём BMC, TMC или сдвигающий болт поддерживает соединения медь с алюминием.
В чём разница между болтовыми и резкими болтовыми разъёмами?
Обе используют механические зажимы для соединения электрических проводников. Соединители с резкими болтами включают механизм разделения головки болта в рамках указанного процесса установки. Необходимые инструменты, последовательность установки и конечная конфигурация болта зависят от модели соединителя.
Нужны ли специальные монтажные инструменты для разъёмов срезных болтов?
Для установки требуются инструменты, совместимые с указанной конструкцией головки болта и инструкциями по разъёму. Укажите модель разъёма и характеристики болта для подтверждения необходимого инструмента. Для самого механического болтового соединения обжимные штампы не применяются.
Могут ли механические кабельные разъёмы подсчитать разные размеры кабелей?
Некоторые модели механических разъёмов охватывают определённый диапазон размеров проводников, а некоторые конструкции могут поддерживать соединения проводников с разным размером. Фактические размеры проводников, материалы и конструкции должны быть совместимы с выбранной моделью.
Подходят ли механические кабельные разъёмы WISETREE для приложений среднего напряжения?
Пригодность зависит от конкретного разъёма, соответствующей электрической тестовой документации и полной системы соединения кабелей. Клиентам, требующим кабельных разъёмов среднего напряжения, следует указать класс напряжения и соответствующие стандарты проекта, чтобы можно было изучить доступную информацию о продукте.
Ваши механические разъёмы проверяются согласно IEC 61238?
Применимые стандарты испытаний и покрытие отчетов должны быть подтверждены для каждой модели. Если для вашего проекта требуется определённая часть или редакция IEC 61238, включите её в запрос вместе с моделью разъёма и спецификациями проводника.
Может ли WISETREE производить индивидуальные механические кабельные разъёмы?
Да. WISETREE принимает запросы на индивидуальные механические кабельные разъёмы, основанные на чертежах, требованиях к проводникам, размерах разъёма и спецификациях болтов. Нестандартные проекты подлежат технической проверке на осуществимость и необходимой валидации продукта.
Каковы сроки MOQ и сроки доставки для механических кабельных разъёмов?
MOQ и сроки выполнения производства зависят от выбранной модели, количества заказа и требований к кастомизации. Стандартные образцы продукции могут быть доступны без оплаты за выборку, а специальные кастомные образцы могут требовать дополнительных сборов. Свяжитесь с WISETREE, сообщите свой список моделей и предполагаемые объёмы закупок.
Запросите смету на механический кабельный разъём
Ищете надежного производителя механических кабельных разъёмов для распределения питания, соединения кабелей или оптового поставки? WISETREE предоставляет механические кабельные разъёмы BMC, TMC, BMC-NW, BMC-N, MSC и BSM-UL, включая серию болтовых и сдвигающих болтов для определённых требований к соединению проводников.
Пришлите нам вашу модель изделия, материалы проводников, размеры проводников для обоих концов кабеля, размеры соединителей, предпочтительную конфигурацию болтов, применимые технические стандарты и количество заказа. Для индивидуальных разъёмов механических сдвигающих болтов приложите технический чертёж или образец для оценки продукции и предложения.
Нужны механические или болтовые разъёмы?
Свяжитесь с WISETREE для получения спецификаций механических кабельных разъёмов, выбора моделей BMC и TMC, индивидуальных разъёмов сдвигающих болтов, запросов образцов и массовых заказов. Поделитесь размерами кабелей, требованиями к болтам или техническим чертежем, чтобы начать.
Запросить предложение по механическому разъёму →Читать далее +
Закрыть -
Читать далее +
Закрыть -
КАТЕГОРИИ ПРОДУКЦИИ
