WISETREE — профессиональный производитель и поставщик биметаллических разъёмов в Китае, предоставляющий медные алюминиевые разъёмы для распределения электроэнергии, соединения кабелей и промышленных электрических установок. В рамках нашейПроизводитель кабельных разъёмовАссортимент продукции мы поставляем Cu-Al разъёмы, биметаллические компрессионные разъёмы, редукционные разъёмы, контактные разъёмы и переходные соединения для совместимых медных и алюминиевых электрических проводников.
Наш ассортимент биметаллических разъёмов включает серии CAU, BCRL, DSL, PBL-A, PBL-B и GTL. Эти медные алюминиевые разъёмы выбираются в зависимости от материала проводника, сечения кабеля, конструкции соединения и требований к установке. WISETREE поставляет стандартные модели продукции и поддерживает запросы на индивидуальные биметаллические разъёмы на основе технических чертежей и спецификаций проекта.
Нужны ли вам разъёмы кабелей алюминие-медь для проектов распределения электроэнергии, подключения оборудования или оптовых закупок, WISETREE поможет с выбором продукции, размерными характеристиками, образцами и оптовыми предложениями.
Ассортимент биметаллических разъёмов
WISETREE предлагает шесть биметаллических разъёмов серии, покрывающих различные требования к переходу медь и алюминий. Сравните типы соединений ниже, чтобы выбрать подходящие разъёмы Cu-Al.
| Серия товаров |
Тип соединения |
Фокус отбора |

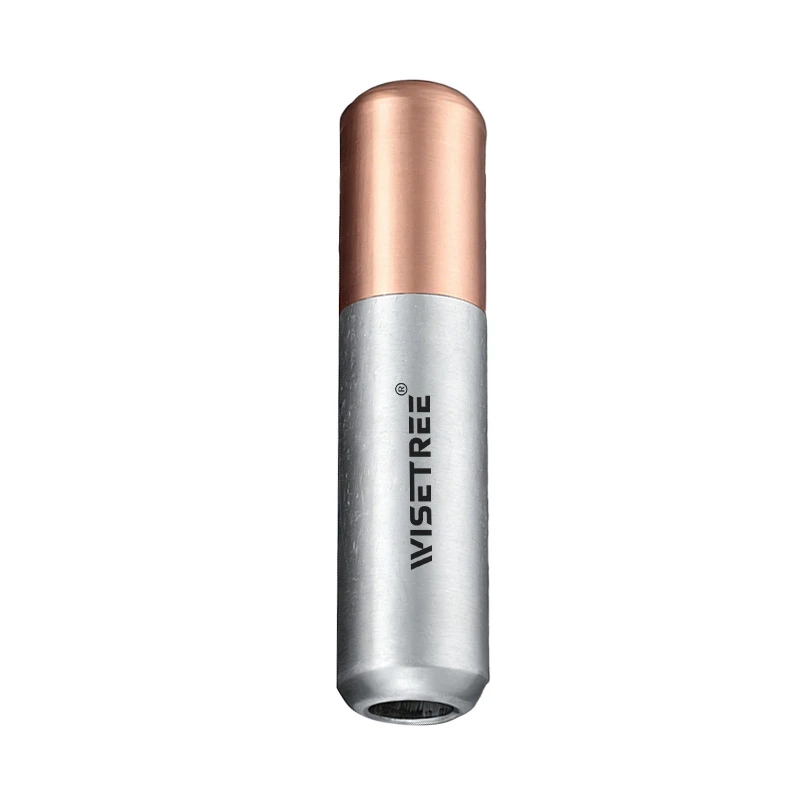

| Биметаллический разъём CAU |
Серия разъёмов Cu-Al |
Геометрия разъёма, интерфейс проводника или клеммы, совместимость материалов и требования к установке. |

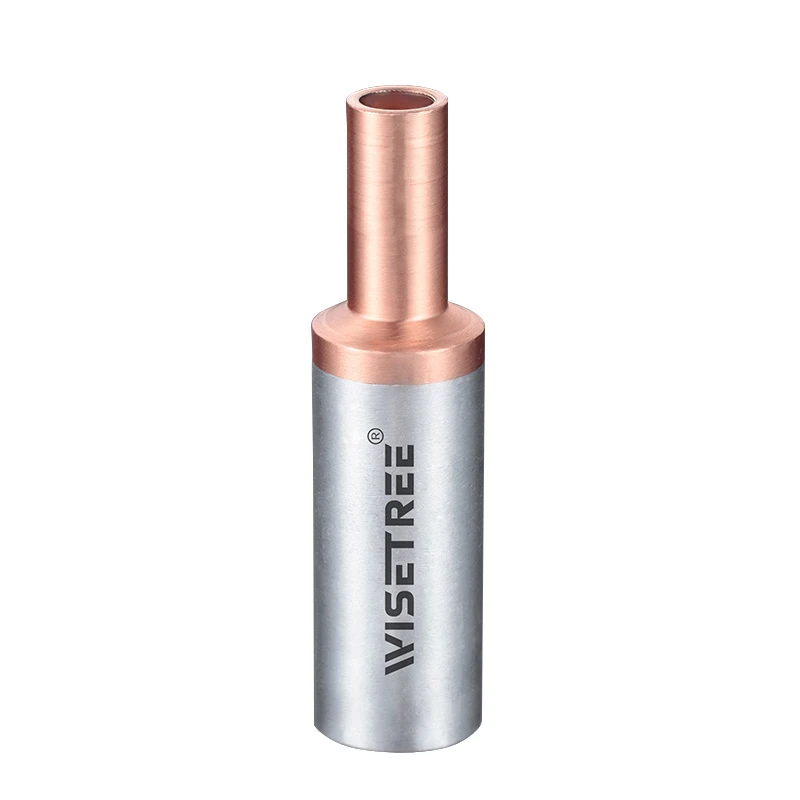

| Биметаллический разъём BCRL |
Биметаллический обжим и редукционный разъём |
Разные сечения проводников, снижающие требования к конструкции и сжатию. |

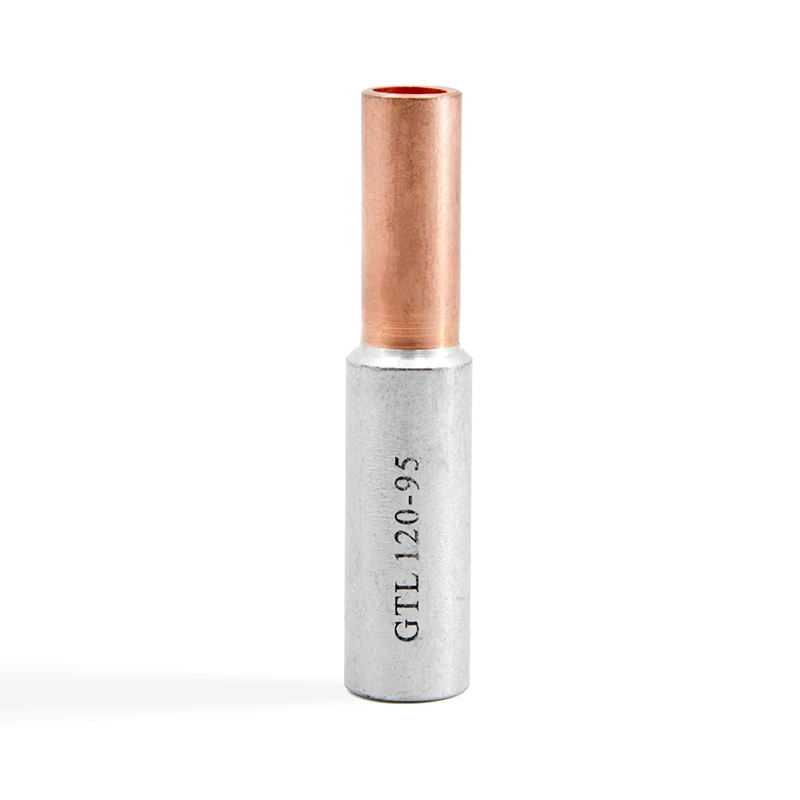

| Биметаллический разъём GTL |
Медно-алюминиевый переходный разъём |
Размеры проводников с двумя сторонами, длина соединителя и конструкция переходов. |
| Биметаллический разъём PBL-A |
Контактный разъём Cu-Al |
Размеры штифтов, вход проводников и совместимость клеммы оборудования. |
| Биметаллический разъём PBL-B |
Контактный разъём Cu-Al |
Структура контактов, различия размеров и интерфейс соединения. |
| Биметаллический разъём DSL |
Биметаллический разъём типа штабель |
Размеры стойк, геометрия соединения и требования к терминалам оборудования. |
Для переходных соединений кабель-кабель ознакомьтесь с серией GTL и подходящими редукторными разъёмами BCRL. Для электрических соединений типа штифтов или штифтов сравните PBL-A, PBL-B и DSL по размерам клеммы оборудования. Серия CAU следует выбирать по чертежу соединения, специфическим для продукта.
Характеристики и доступные размеры биметаллических разъёмов
Биметаллические кабельные разъёмы должны совпадать с обеими сторонами электрического соединения. Для переходных состываний медь-алюминиевый уточняйте спецификации проводников с алюминиевой и медной сторонами отдельно.
| Технические характеристики |
Информация о отборе |
| Серия товаров |
CAU / BCRL / DSL / PBL-A / PBL-B / GTL |
| Размер алюминиевого проводника |
Требуемое сечение в мм² или эквивалентное обозначение кабеля. |
| Размер медного проводника |
Требуемые размеры поперечного сечения медного проводника или интерфейса терминала. |
| Конструкция проводников |
Цельные, многомногоположенные, уплотнённые или гибкие, если они поддерживаются моделью. |
| Длина соединителя |
Общая длина L (мм). |
| Диаметры разъёмов |
Специфичные для модели измерения D1, d1, D2 и d2. |
| Размеры булавки / стебелья |
Диаметр контакта, длина и размеры интерфейса соединения. |
| Материал |
Указанные сорта меди и алюминия. |
| Структура соединения |
Дизайн переходов из меди и алюминия, специфический для модели. |
| Метод установки |
Указанный способ сжатия или соединения клеммы оборудования. |
| Применимый стандарт |
Стандарты и требования к проекту, специфичные для модели. |
Размеры биметаллического разъёма GTL
Серия биметаллических разъёмов WISETREE GTL включает переходные модели с разными размерами на каждом конце. Ниже приведены выбранные опубликованные размеры.
| Модель GTL |
L (мм) |
D1 (мм) |
d1 (мм) |
D2 (мм) |
d2 (мм) |
| GTL 16/10 |
70 |
10 |
6.5 |
9 |
5.7 |
| GTL 25/16 |
75 |
12 |
7.5 |
10 |
6.5 |
| GTL 70/50 |
98 |
18 |
11.5 |
14 |
10 |
| GTL 95/70 |
106 |
21 |
13.5 |
16 |
11.5 |
| GTL 150/120 |
115 |
25 |
16.5 |
20 |
15 |
| GTL 240/185 |
130 |
30 |
21 |
24 |
18.5 |
| GTL 400/300 |
150 |
38 |
26.5 |
30 |
23.5 |
Примечание:Размеры соответствуют опубликованной таблице продукции WISETREE в GTL. Подтвердите распределение размеров алюминиевой и медной сторон с помощью соответствующего технического чертежа. Другие размеры можно оценить для настройки.
Размеры биметаллического контактного разъёма PBL-A
Серия PBL-A включает биметаллические разъёмы типа штифтов для подходящих электрических контактных контактов. Выбранные размеры каталога приведены ниже.
| Модель |
L (мм) |
D (мм) |
D1 (мм) |
d1 (мм) |
d (мм) |
| PBL-16A |
56 |
12.0 |
5.8 |
9.5 |
6.0 |
| PBL-35A |
70 |
14.0 |
8.0 |
11.0 |
7.0 |
| PBL-70A |
87 |
18.0 |
11.0 |
14.5 |
9.0 |
| PBL-95A |
91 |
21.0 |
12.5 |
14.5 |
12.0 |
| PBL-150A |
108 |
25.0 |
16.5 |
15.5 |
12.0 |
| PBL-240A |
113 |
32.0 |
21.0 |
19.5 |
14.0 |
Для контактных разъёмов PBL-A и PBL-B перед заказом проверьте размеры контактов и совместимость клемм оборудования. Другие размеры можно рассматривать в соответствии с чертежами заказчика и требованиями производства.
Как выбрать переходные и редукционные разъёмы Cu-Al
Выбирайте биметаллические кабельные разъёмы в соответствии с необходимым медно-алюминиевым соединением, размерами проводников и конструкцией установки.
| Требования к соединению |
Обзор серии товаров |
Ключевые факторы отбора |
| Алюминиевый кабель к медному кабелю |
GTL / подходящий переходный разъём |
Размер проводника Al, размер проводника Cu и размеры перехода. |
| Разные сечения проводников |
BCRL |
Оба размера проводников, что снижает геометрию и совместимость с компрессией. |
| От алюминиевого проводника к контактной клемме |
PBL-A / PBL-B |
Размер проводника, диаметр штифта, длина штифта и размеры приема клемм. |
| Проводник к клемме типа «стойка» |
DSL |
Геометрия ствола, интерфейс терминала оборудования и размеры проводника. |
| Другое определённое соединение Cu-Al |
CAU / разъём, специфичный для модели |
Чертеж соединений, материалы, размеры и способ установки. |
Для медных алюминиевых кабелей не выбирайте продукт только с одним размером кабеля. Всегда проверяйте как интерфейсы соединения, так и конструкцию проводников.
О медных соединениях см.Медные кабельные разъёмы. Для соединений алюминий с алюминий — изучитеАлюминиевые кабельные разъёмы.
Методы сцепления медно-алюминиевых соединений и конструкция соединителей
Интерфейс медь-алюминий является важной особенностью биметаллических компрессионных разъёмов. Процесс сцепления, геометрия переходов и защита контактов должны соответствовать спецификации продукта.
| Особенности строительства |
Технические требования |
| Интерфейс медь-алюминий |
Подтвердите структуру перехода и способ соединения для выбранной серии разъёмов. |
| Метод сцепления |
Проверьте, использует ли указанная модель трение сварки или другой одобренный процесс склеивания. |
| Геометрия переходов |
Проверьте оба конца соединения и переходный участок по чертежу. |
| Центральный барьер / Масляный стоп |
При необходимости подтвердите наличие и функцию барьера или блокирующей конструкции. |
| Редукционная структура |
Проверьте размеры проводников и внутренние размеры соединения. |
| Конструкция с булавками и стебельями |
Сопоставьте размеры штифта или стойки с интерфейсом терминала оборудования. |
| Качество соединения |
Запросите соответствующую инспекционную или тестовую документацию для указанного продукта. |
Для проектов, требующих сварных биметаллических соединителей, указывайте метод склеивания в RFQ. Доступный производственный процесс и технические данные должны быть подтверждены для каждой модели.
Медно-алюминиевые материалы и защита от коррозии
Разъёмы Cu-Al помогают обеспечить спроектированный переход между совместимыми медными и алюминиевыми точками соединения. Выбор материала и защита контактов важны, поскольку прямой контакт между разными металлами может способствовать гальванической коррозии при определённых условиях.
| Материал / Защитный элемент |
Вопросы отбора |
| Медный материал |
Укажите качество меди и необходимые свойства материала. |
| Алюминиевый материал |
Подтвердите качество алюминия, совместимость проводников и требования к материалам. |
| Интерфейс переходов Cu-AL |
Проверьте структуру соединения и совместимость приложений. |
| Защита от окисления |
Следуйте одобренной процедуре подготовки и подключения алюминиевых проводников. |
| Соединение соединений |
Проверьте, предоставляется ли контактное соединение для указанной модели. |
| Поверхностная отделка |
Проверьте необходимое покрытие и доступную конфигурацию продукта. |
| Экологические условия |
Учитывайте влажность, воздействие коррозии и защиту, обеспечиваемую полной установкой. |
Контактная смесь, обработка поверхности и методы соединения — это требования к модели. Клиентам следует определить специальную спецификацию защиты от коррозии перед заказом биметаллических кабельных разъёмов.
Требования к обжиму и установке биметаллических разъёмов
Для компрессионных тросов типа Cu-Al требования к установке могут различаться между алюминиевыми и медными концами соединения. Используйте систему обжима, указанную для конкретного дизайна разъёма.
| Элемент установки |
Алюминиевая сторона |
Медная сторона |
| Материал проводника |
Проверьте алюминиевый материал и конструкцию проводников. |
Подтвердите медный материал и конструкцию проводника. |
| Размер проводника |
Проверьте одобренный диапазон алюминиевых проводников. |
Проверьте одобренный диапазон медных проводников. |
| Подготовка дирижёров |
Следуйте указанным инструкциям по очистке и контролю оксидов. |
Следуйте указанным инструкциям по снятию и подготовке проводников. |
| Глубина ввода |
Используйте одобренные размеры вставки проводника. |
Используйте одобренные размеры вставки проводника. |
| Обжимной инструмент |
Используйте совместимый инструмент и штамп для алюминиевой стороны. |
Используйте совместимый инструмент и штамп для медной стороны. |
| Последовательность обжимания |
Следуйте инструкциям по позиции и сжатию, специфичным для модели. |
Следуйте инструкциям по позиции и сжатию, специфичным для модели. |
| Инспекция |
Проверьте завершённое соединение в соответствии с требованиями к установке. |
Проверьте завершённое соединение в соответствии с требованиями к установке. |
Для разъёмов PBL-A, PBL-B и DSL также проверяйте размеры клеммы оборудования и соответствующие требования к креплению клемм. Контактные и стойки не следует устанавливать с предположениями, предназначенными для прямых кабельных соединителей.
Применение биметаллических разъёмов
Биметаллические кабельные разъёмы WISETREE могут оцениваться с учётом требований к переходу мед-алюминий в электрораспределении и промышленных электросистемах.
| Применение |
Требования к соединению |
Фокус отбора |
| Соединение кабелей распределения электроэнергии |
Переход между совместимыми алюминиевыми и медными проводниками. |
Размеры проводника и конструкция соединителя. |
| Трансформаторные соединения |
Подключение проводника к подходящим клеммам оборудования. |
Штырь, ножка или другая заданная геометрия терминала. |
| Подключения распределительного оборудования |
Переходные соединения в совместимом электрическом оборудовании. |
Интерфейс оборудования, размер проводника и площадь установки. |
| Установки подстанций |
Cu-Al соединения согласно спецификациям проекта. |
Требования к электротехнике, применимые стандарты и документация. |
| Промышленные электрические системы |
Переход проводника или соединение оборудования. |
Размеры разъёма и совместимость установки. |
| Ремонт и удлинение кабелей |
Соединение кабелей разных материалов или размеров. |
Совместимость проводников и полное проектирование соединений. |
Для завершения алюминиевого кабеля до плоских пальм оборудования или клемм, прикреплённых болтами, см. нашБиметаллические тросные натяжки. Для болтовых соединений проводников — изучитеМеханические кабельные разъёмы.
Индивидуальные биметаллические соединители и оригинальное производство
WISETREE поддерживает стандартные заказы на биметаллические разъёмы и индивидуальные запросы на разъёмы Cu-Al, основанные на чертежах продукции, спецификациях проводников и требованиях к применению. Нестандартные размеры могут оцениваться в соответствии с целесообразностью производства.
| Элемент кастомизации |
Доступность / Охват |
Необходимая информация |
| Серия каталогов |
Стандарт:СЕРИИ CAU, BCRL, DSL, PBL-A, PBL-B и GTL. |
Модель и количество товаров. |
| Размер алюминиевого проводника |
Custom:Специальные размеры проводника подлежат оценке. |
Размер и конструкция проводника AL. |
| Размер медного проводника |
Custom:Специальные размеры медной стороны подлежат оценке. |
Размер проводника в куб или размеры клемм. |
| Длина соединителя |
Custom:Нестандартная общая длина или длина соединения. |
Чертёж и допуски. |
| Диаметры разъёмов |
Custom:Особые внутренние и внешние диаметры. |
Размерный рисунок. |
| Качество материала |
Опционально / Индивидуально:Указанные сорта меди или алюминия подлежат рассмотрению. |
Технические характеристики материала. |
| Структура перехода |
Custom:Специальная геометрия соединения или комбинация размеров. |
Чертежи продукции и требования к применению. |
| Размеры булавки / стебелья |
Custom:Размеры соединения специального оборудования. |
Чертёж интерфейса терминала. |
| Защита поверхностей / контактов |
Опционально:Указанные требования к отделке или составу подлежат подтверждению. |
Технические требования. |
| Маркировка и упаковка |
Опционально:Идентификация клиента, этикетки и упаковка. |
Количество иллюстраций и заказов. |
Стандарт относится к существующей серии продуктов в каталоге. Опциональные и индивидуальные товары требуют подтверждения технической целесообразности, доступности материалов и условий закупки.
Для оригинальных биметаллических соединителей указывайте чертежи, спецификации алюминиевых и медных проводников, необходимые размеры, соответствующие стандарты и предполагаемое годовое или партийное количество.
Контроль качества и применимые стандарты
WISETREE инспектирует продукцию перед отправкой. Для биметаллических разъёмов сжатия дополнительные требования проекта должны быть проверены по выбранной модели и доступной соответствующей документации.
| Инспекция / Технический пункт |
Фокус на верификации |
| Проверка материалов |
Спецификации по медным и алюминиевым материалам. |
| Измерительный осмотр |
Длина соединителя, размеры диаметра, геометрия переходов и допуски. |
| Интерфейс соединения |
Требования к медно-алюминиевому соединению для конкретной модели. |
| Инспекция поверхности |
Видимые дефекты, заусенцы и заданное состояние поверхности. |
| Электрические характеристики |
Применимые требования к тестированию электрического сопротивления или повышения температуры. |
| Механические характеристики |
Указанные требования к целостности соединения или механическим испытаниям. |
| Идентификация продукта |
Модель, размеры, маркировка и прослеживаемость порядка. |
Стандарты:В зависимости от дизайна и применения продукта проекты могут указывать соответствующие части серии IEC 61238 или другие применимые стандарты. Соответствие должно быть подтверждено для конкретной модели биметаллического разъёма, соответствующего стандартного издания и тестового объёма.
Клиентам, требующим сертификаты материалов, отчёты по электрическим испытаниям или записи о размерной инспекции, следует указать эти документы в RFQ. Сертификация управления качеством на уровне компании не гарантирует автоматическое соответствие требованиям на уровне продукта.
MOQ, образцы, сроки выполнения и упаковка
WISETREE поставляет биметаллические разъёмы для дистрибьюторов, производителей промышленного электрооборудования и закупок проектов. Условия закупки зависят от серии продуктов, количества заказов и требований к персонализации.
| Пункт закупки |
Информация о поставках |
| Стандартные модели |
CAU, BCRL, DSL, PBL-A, PBL-B и GTL. |
| Стандартный MOQ |
Подтверждено моделью продукта и требуемым количеством. |
| Кастомный MOQ |
Подтверждено в соответствии с производственными требованиями. |
| Стандартные образцы |
Образцы могут быть предоставлены без оплаты за образцы, при условии наличия и условий доставки. |
| Кастомные сэмплы |
Специальные индивидуальные образцы могут требовать оплату за выборку. |
| Срок подготовки образцов |
Подтверждено в соответствии с требованиями модели и образцов. |
| Сроки поставки на массовое производство |
Подтверждено в зависимости от количества заказов и требований к производству. |
| Стандартная упаковка |
Для выбранной модели подтверждено количество упаковки продукции и упаковки. |
| OEM-упаковка |
Можно оценить этикетки и требования к упаковке клиентов. |
| Технические документы |
Доступные чертежи и информация, специфичная для продукта, предоставляются по запросу. |
Для оптовых заказов предоставьте необходимые модели биметаллических соединителей, их количество, место доставки и любые специальные технические или упаковочные требования.
Часто задаваемые вопросы о биметаллических разъёмах
В чём разница между биметаллическими разъёмами GTL, BCRL, CAU, PBL и DSL?
GTL — это серия медно-алюминиевых переходных разъёмов, тогда как BCRL предназначен для снижения требований к соединению. PBL-A и PBL-B — это продукты типа контактов, а DSL — разъём типа «стойка». CAU следует выбирать согласно чертежу соединения, специфическим для модели. Сравните размеры проводника, геометрию соединения и требования к установке перед заказом.
Как выбрать биметаллический разъём для медных и алюминиевых кабелей?
Укажите размер алюминиевого проводника, медный проводник, конструкцию проводника и тип соединения. Затем проверьте размеры разъёма и утверждённый способ установки. Оба конца соединения должны быть совместимы с выбранной моделью.
Могут ли биметаллические редукционные соединители соединять разные размеры проводников?
Да, уменьшающие продукты, такие как BCRL, предназначены для заданных неравных по размеру соединений. Точная комбинация размеров проводников должна соответствовать утверждённой спецификации разъёма. При запросе модели указывайте оба размера проводников.
В чём разница между биметаллическими контактными разъёмами PBL-A и PBL-B?
PBL-A и PBL-B — это отдельные серии контактных разъёмов. Их пригодность зависит от геометрии контакта, размеров соединения проводников и интерфейса терминалов оборудования. Сравнивайте соответствующие чертежи продукта, а не предполагайте, что обе серии взаимозаменяемы.
Являются ли медные алюминиевые соединители WISETREE фрикционной сваркой?
Процесс склеивания должен быть подтвержден для выбранной модели. Если в вашем проекте требуются биметаллические соединители с фрикционной сваркой, включите это требование в запрос, чтобы можно было изучить соответствующую конструкцию и техническую информацию.
Нужны ли биметаллические разъёмы для соединения для соединения?
Требования к соединению соединения зависят от конструкции соединителя, материала проводника и утверждённой процедуры установки. Подтвердите, поставляется ли выбранная модель с контактным соединением или требует отдельной подготовки контактов.
Какие инструменты для обжимки необходимы для разъёмов Cu-Al?
Выбор инструмента и штампов зависит от модели разъёма и размеров проводников. Требования к сжатию могут различаться между алюминиевыми и медными концами соединения. Используйте систему установки, указанную для реального сочетания соединителя и проводника.
Может ли WISETREE производить индивидуальные биметаллические разъёмы?
Да. WISETREE принимает запросы на индивидуальные биметаллические разъёмы, основанные на чертежах и технических характеристиках. Клиенты могут запросить оценку специальных размеров, комбинаций размеров проводников, геометрии штифтов или штифтов и других специфических требований.
Каковы сроки поиска и сроки доставки биметаллических кабельных разъёмов?
MOQ и сроки поставки зависят от выбранной серии, количества и требований к кастомизации. Предоставьте необходимые модели и предполагаемый объём заказа, чтобы получить детали покупки и предложение.
Запросите смету на биметаллический разъём
Ищете производителя биметаллических разъёмов для медно-алюминиевых кабелей, чтобы уменьшить количество соединений кабелей или использовать клеммы оборудования? WISETREE поставляет биметаллические разъёмы CAU, BCRL, DSL, PBL-A, PBL-B и GTL, а также поддерживает индивидуальные запросы на разъёмы Cu-Al.
Пришлите нам вашу модель, размеры алюминиевых и медных проводников, тип соединения, требуемые размеры, применимые технические требования и количество заказа. Для индивидуальных биметаллических кабельных разъёмов приложите технический чертёж или образец справки, чтобы оценить ваши требования и подготовить смету.
Нужны индивидуальные или стандартные биметаллические разъёмы?
Свяжитесь с WISETREE для получения спецификаций разъёмов Cu-Al, выбора моделей GTL и PBL, индивидуальных размеров, образцов и предложений по оптовой закупке. Поделитесь размерами проводников или техническими чертежами для начала.
Запросить предложение по биметаллическому разъёму →
